SD3015FH/4015FH光纤激光切割机
光纤系列激光切割机，采用具有 先进技术的光纤激光器，配备高精密齿轮齿条，进口高精度直线导轨等高效传动机构，通过先进的进口数控系统，集合而成的精密数控光纤激光切割机，是集激光切 割、精密机械、数控技术等学科于一体的高新技术产品，主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形，具有高速、高精度、高性价比等特 点，是金属材料加工行业的首选切割机型。
◆优越的光束质量：聚焦光斑小，工作效率更高，加工质量高；
◆较高的切割速度：是同等功率CO2激光切割机的2倍；
◆较高的稳定性：采用进口光纤激光器，性能稳定，关键部件使用寿命长；
◆较高的电光转换率：光纤激光切割机比CO2激光切割机电光转换率高3倍，节能环保；
◆较低的使用成本：整机耗电量仅为同类CO2激光切割机的20-30%；
◆较低的维护成本：无激光器工作气体；光纤传输，无需反射镜片，可节约大量维护成本；
◆产品操作维护方便：光纤传输，无需调整光路；
◆柔性导光效果：体积小巧，结构紧凑，易于柔性加工
适用材料:
主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板等金属薄板的快速切割。
行业应用：
应用于医疗微电子、眼镜架、地铁配件、汽车配件、机械零件、工艺品、五金工具、广告等行业。
客户服务热线
400-650-2818
400-650-2818
邮箱：shanda8888@126.com
传真：010-87701234
传真：010-87701234

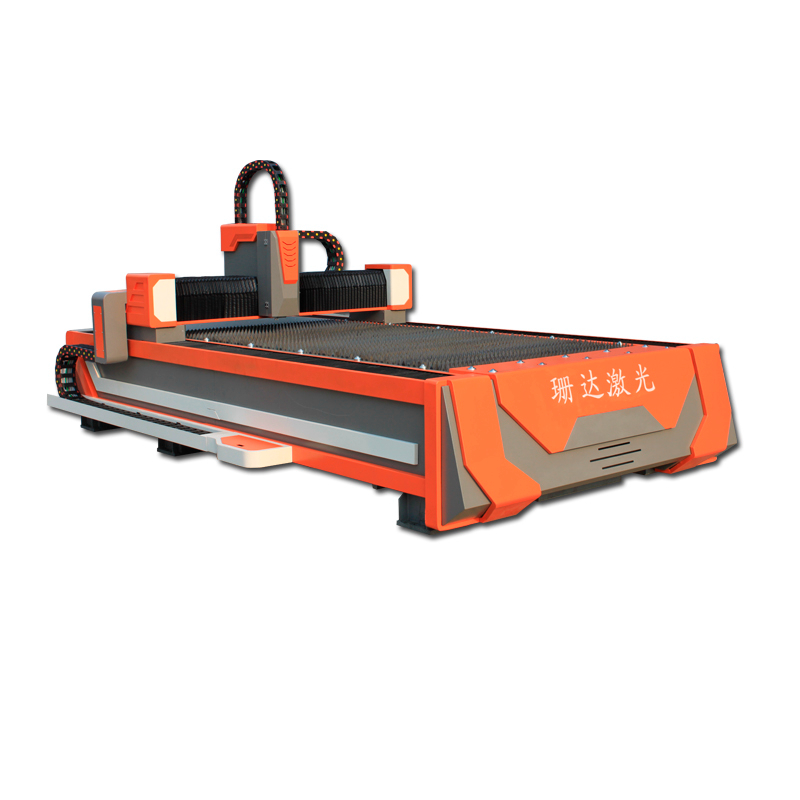

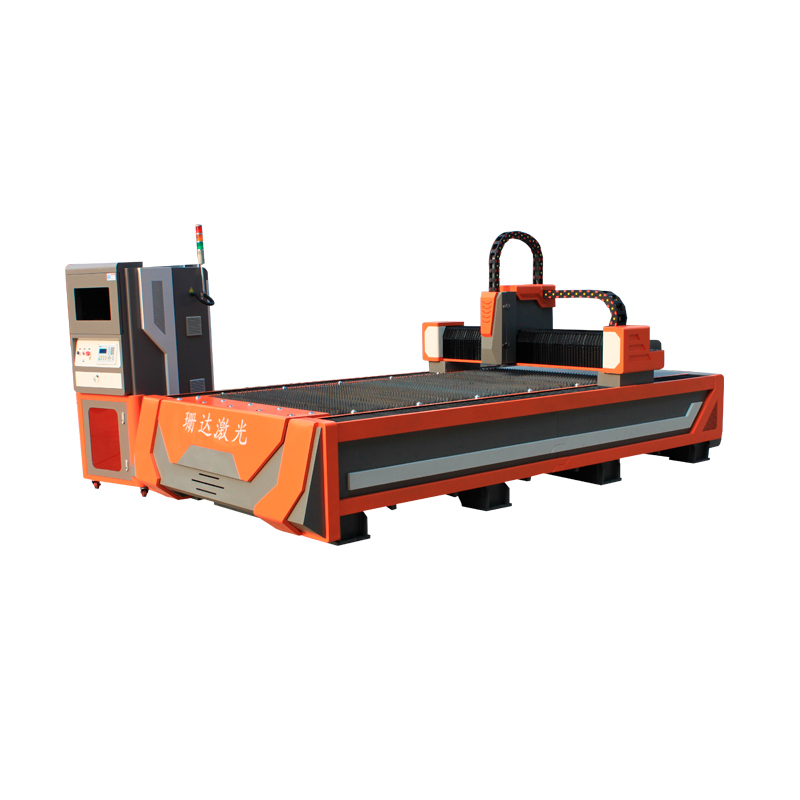

产品细节图展示
QQ图片20180116114514_副本

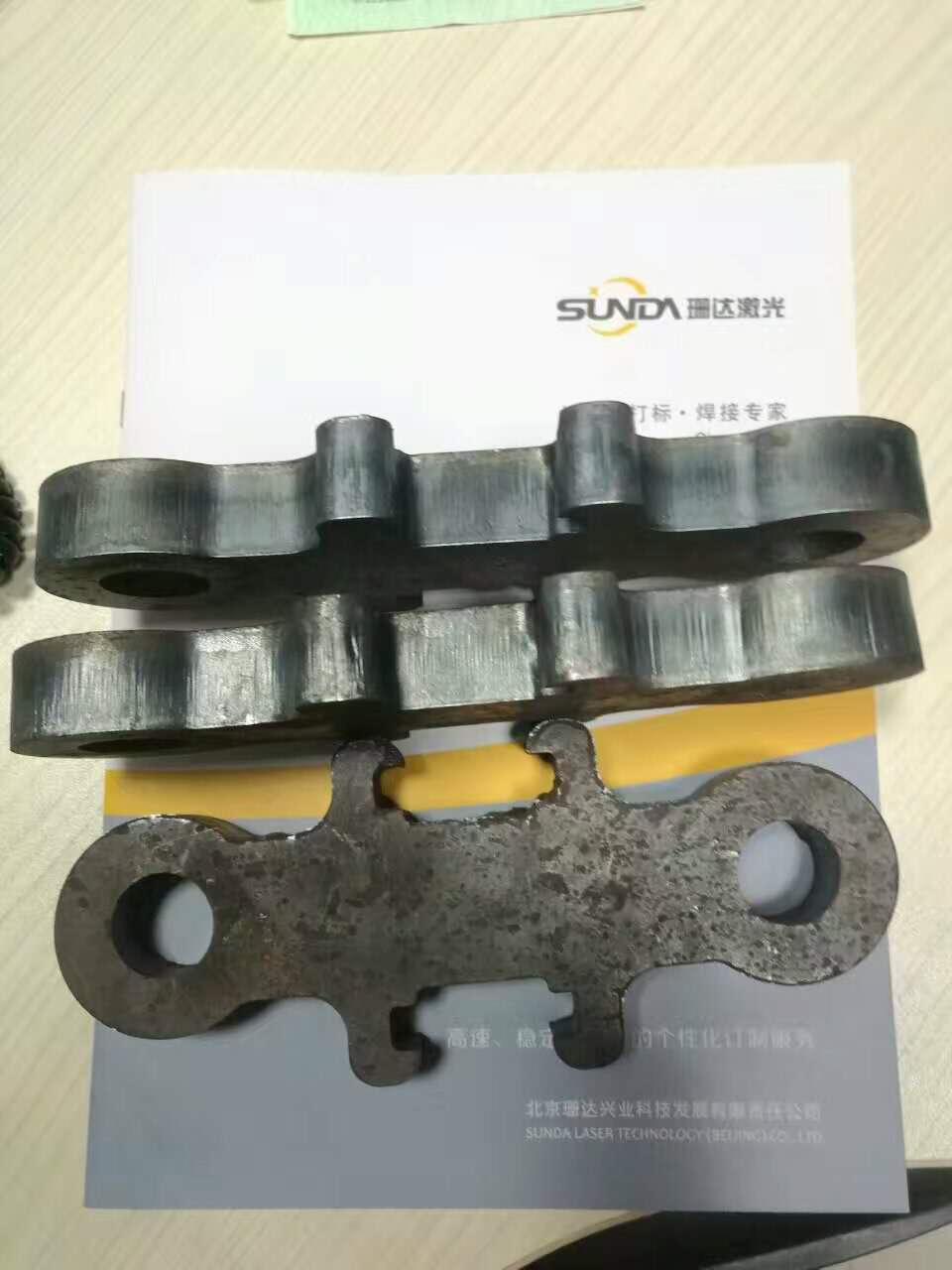

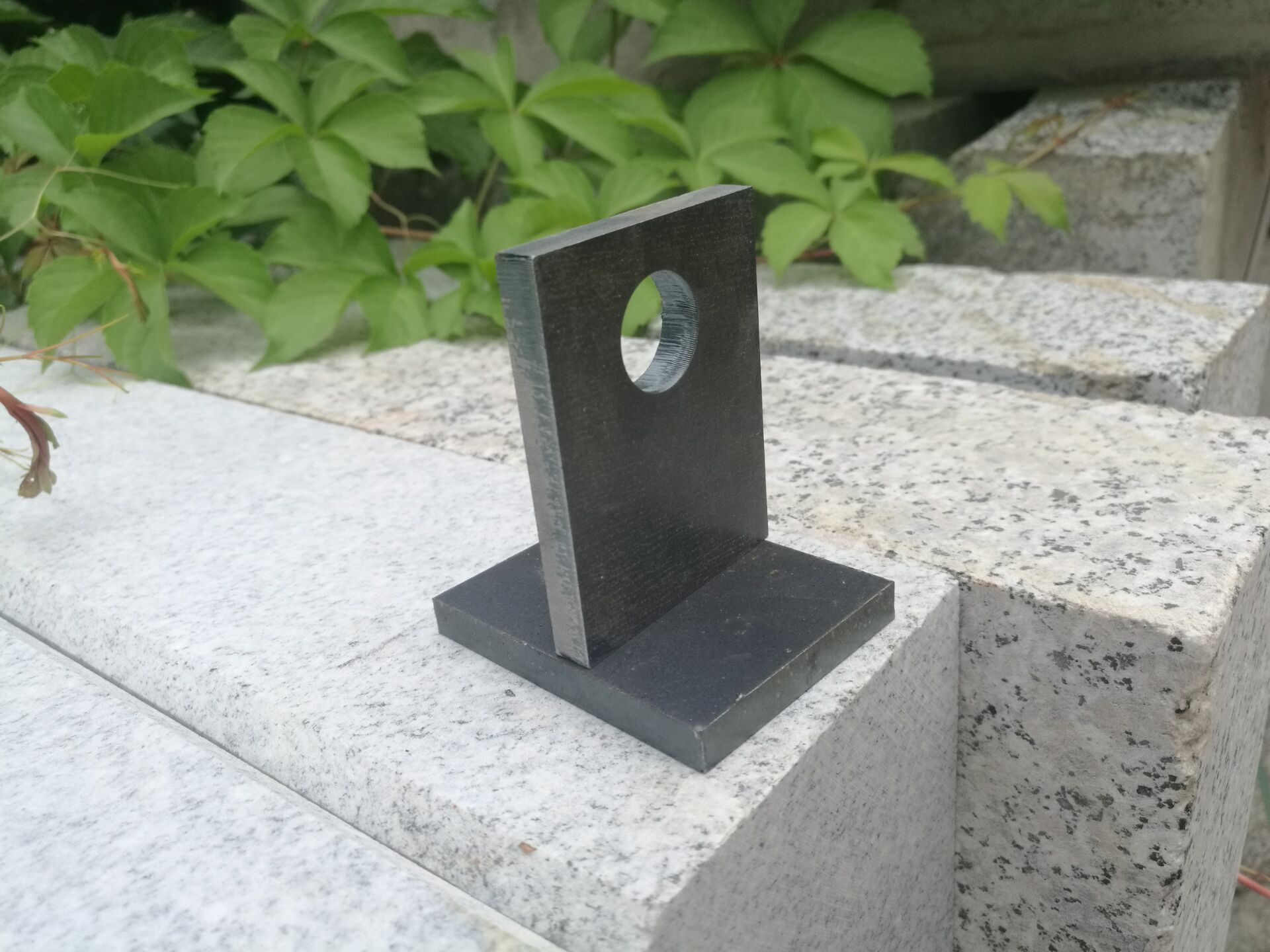

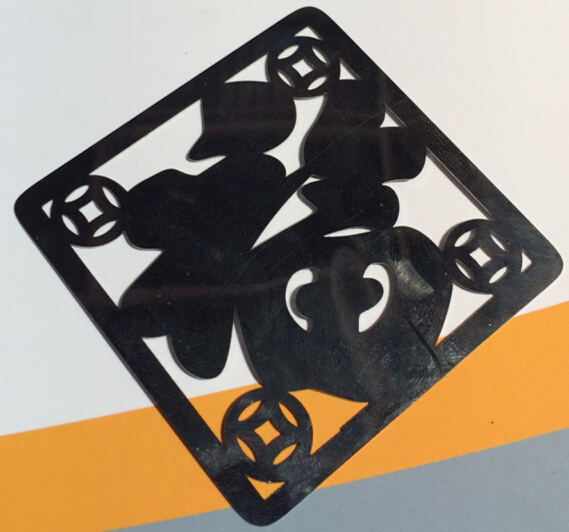

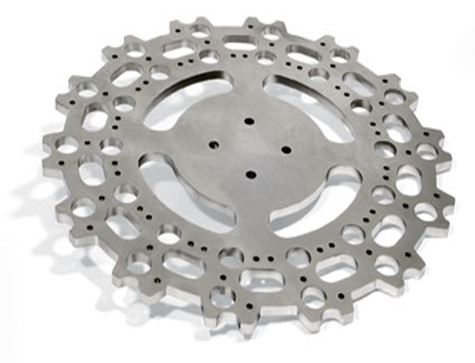

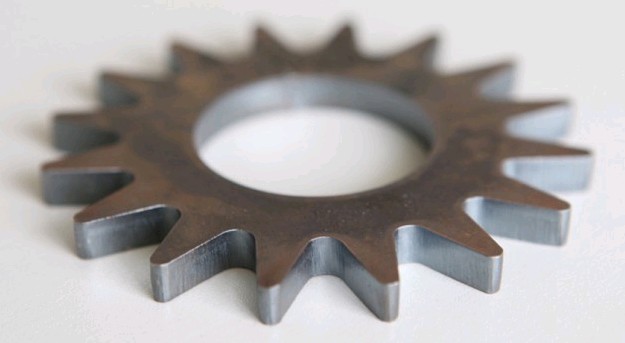

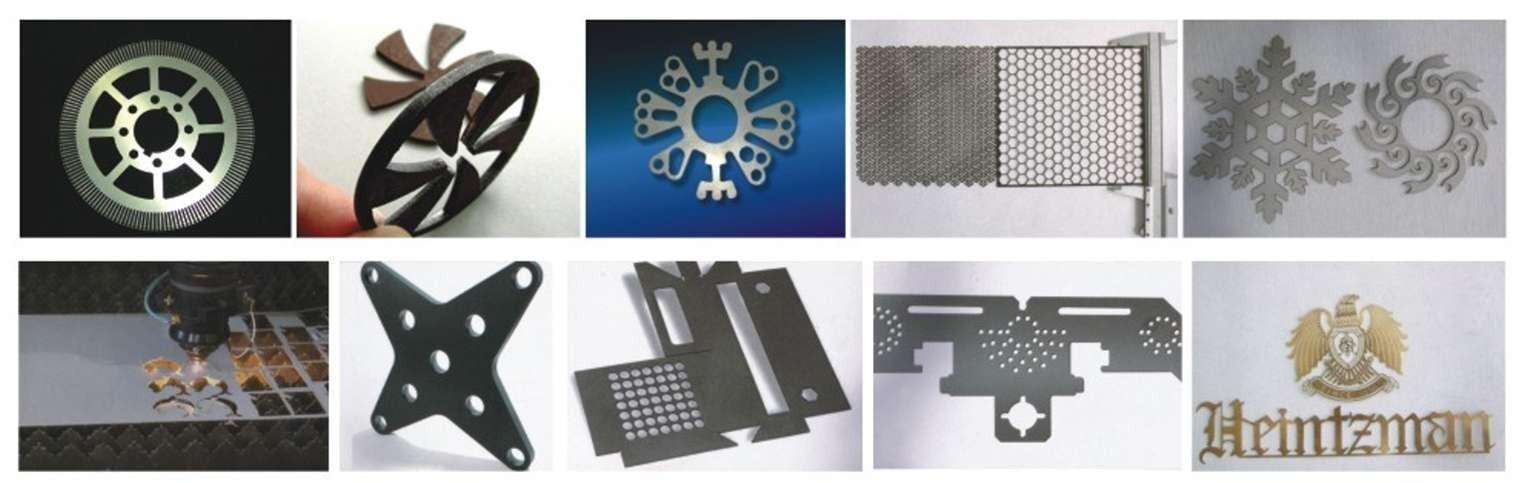

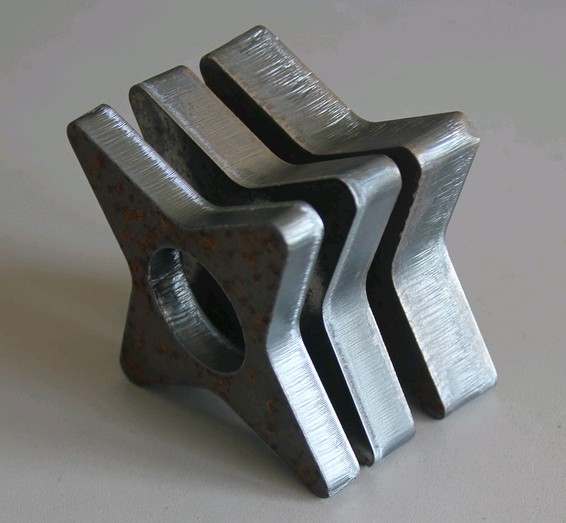

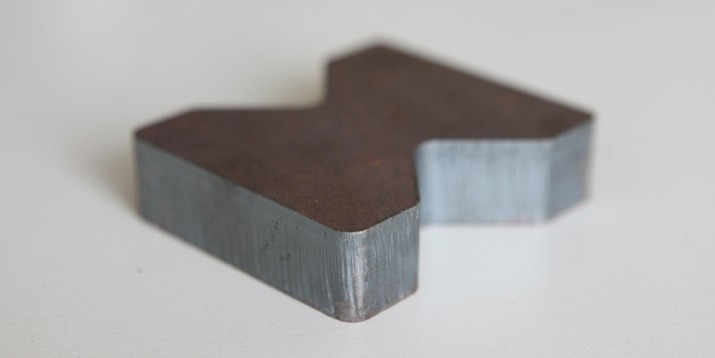

打标样品展示
产品介绍
SD3015FH/4015FH 光纤系列激光切割机，采用具有先进技术的光纤激光器，配备高精密齿轮齿条，高精度直线导轨等传动机构，通过先进的数控系统，集合而成的精密数控光纤激光切割机，是集激光切割、精密机械、数控技术等学科于一体的高新技术产品，主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形，具有高速、高精度、高性价比等特点，是金属材料加工行业的就选切割机型。
设备特点：
人性化的设计理念，实用的客户体验。
可靠的光路和寿命长的激光器

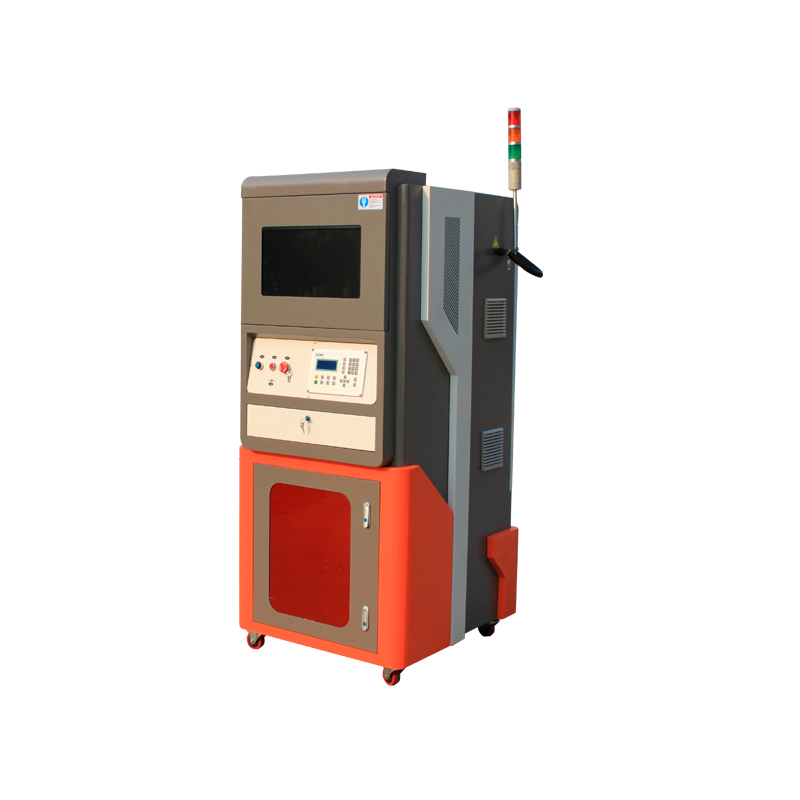

独立控制柜，标准布线结构
高速度、高质量的精准切割
完善的人机控制界面，稳定的传动方式
设备特点：
人性化的设计理念，实用的客户体验。
可靠的光路和寿命长的激光器
独立控制柜，标准布线结构
高速度、高质量的精准切割
完善的人机控制界面，稳定的传动方式
应用范围
参考的标配：
| 序号 | 名称 | 数量 | 原产地和制造商名称 |
| 一 | 激光器 | ||
| 1 | 光纤激光器 | 1套 | 锐科 |
| 2 | 激光电源 | ||
| 3 | 精密冷水机组 | 1套 | 东露阳 |
| 二 | 外光路及切割头 | ||
| 1 | 专用激光切割头 | 1套 | RayTools|Bt240 |
| 三 | 机床主机 | ||
| 1 | 机床床身，时效处理 | 1台 | 自产 |
| 2 | X、Y轴齿轮齿条 | 1套 | YYC |
| 3 | 导轨 | 1套 | 台湾上银 |
| 4 | 伺服电机及驱动器 | 3套 | 安川 |
| 5 | 减速机 | 3套 | Apex |
| 四 | 数控及软件系统 | ||
| 1 | 数控系统（含控制软件） | 1套 | 柏楚控制系统 |
| 五 | 选配附件 | ||
| 1 | 交换工作台 | 1套 | 自产 （选配） |
技术参数
| 设备型号 | SD3015FH/4015FH |
| 激光器类型 | 光纤激光器 |
| 激光工作介质 | 光纤 |
| 激光波长 | 1070nm |
| 额定输出功率 | 750W 1000W 1500W |
| 光束质量 | ＜0.373mrad |
| X轴行程 | 3000mm / 4000mm |
| Y轴行程 | 1500mm |
| Z轴行程 | 120mm |
| 有效切割范围 | 3000×1500mm / 4000*1500mm |
| 工作台轴向定位精度 | ≤±0.05mm/m |
| 工作台重复定位精度 | ≤±0.03mm/m |
| 最大空行速度 | 60m/min |
| 支持图形格式 | DXF格式（支持CAD、CORELDRAW、AI） |
| 电源额定参数 | 三相交流380V 50Hz |
| 设备用电功率 | 13KW |
