SD-560 （非標機訂做）
臥式旋轉氣動打標機
適合在重量重，直徑大的圓柱形產品上打印，可打印出廠編號商標等（如法蘭盤），是生產法蘭等企業打標的理想設備。該打標機采用進口部件組裝而成，質量穩定，打印精度高，可做深度的性標記。
臥式旋轉氣動打標機適用于
各種銅、鋁、不銹鋼銘牌打標，汽車零部件打標,五金零部件打標。點陣防偽打標，鑄件深度打標，齒輪、鋸片、閥門、塑料、刻度、硬質合金等產品打標，鋼管件圓周打標，錐形打標。
客戶服務熱線
400-650-2818
400-650-2818
郵箱：shanda8888@126.com
傳真：010-87701234
傳真：010-87701234

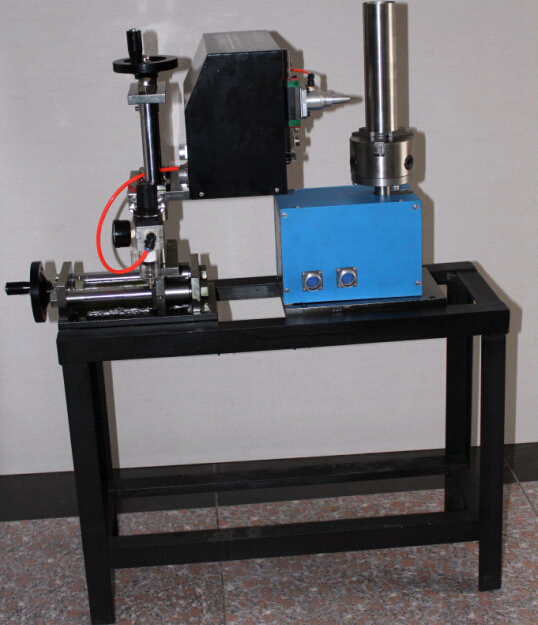

產品細節圖展示
QQ截圖20160415141104

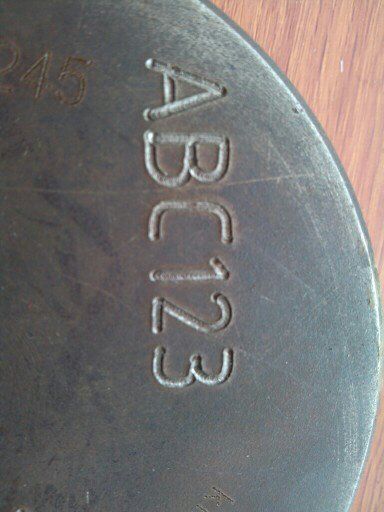

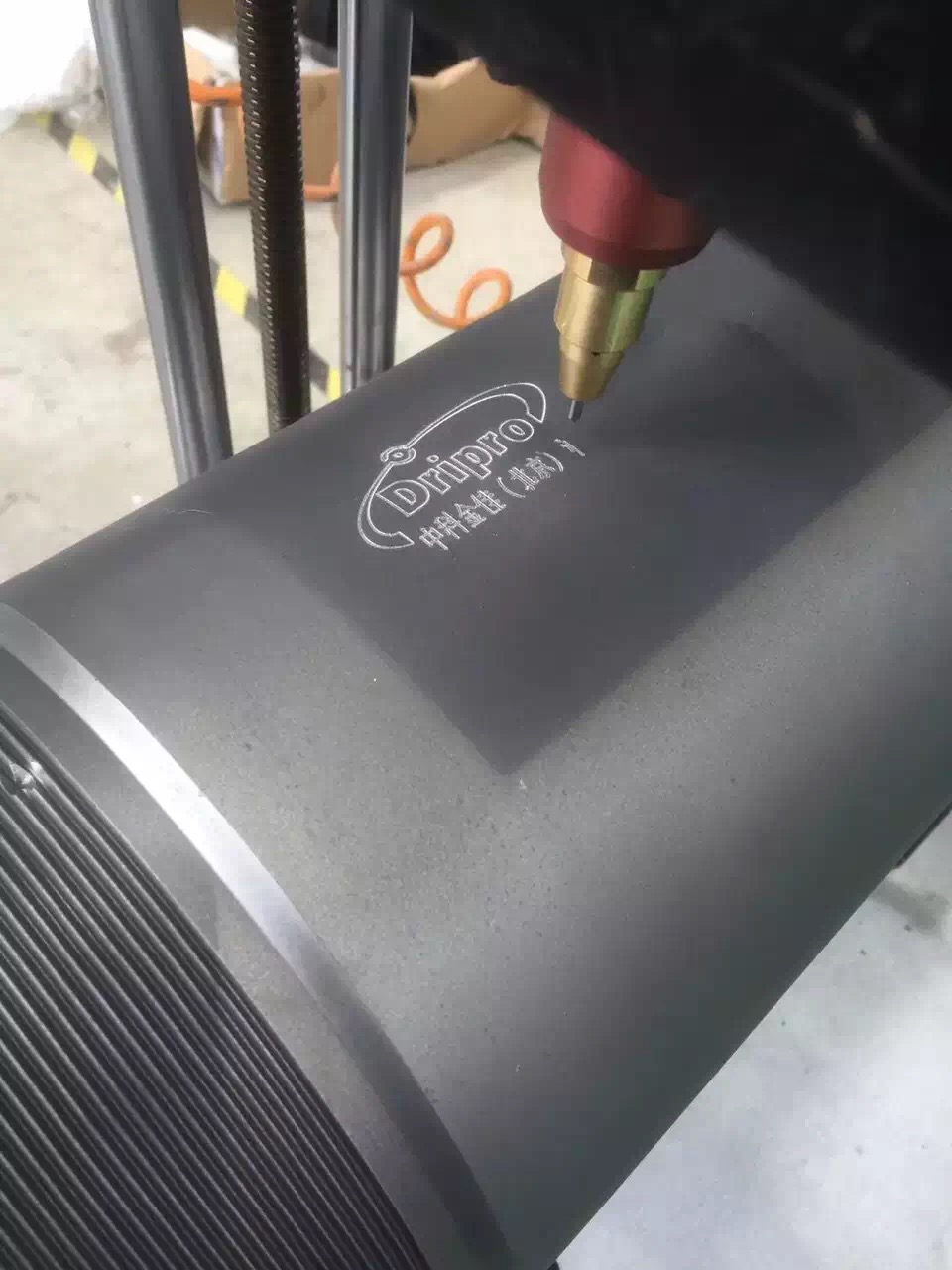

打標樣品展示
產品介紹
臥式旋轉氣動打標機標記清晰，耐高溫，耐腐蝕，打標深度可調，線條粗細可調，通過電腦設計打印，任何數字、字母、漢字、符號、圖形都可直接打印輸出。
臥式氣動打標機構造
臥式轉氣動打標機是在平面氣動打標機的基礎上單獨加旋轉工裝，即可實現圓軸面打標，旋轉夾具可帶動工件360°同步旋轉，精度高，標記清晰。我公司可以根據客戶需求定做各種打標工裝：標牌工裝，旋轉工裝，臺鉗夾具，氣缸帶動工裝等。
臥式氣動打標機構造
臥式轉氣動打標機是在平面氣動打標機的基礎上單獨加旋轉工裝，即可實現圓軸面打標，旋轉夾具可帶動工件360°同步旋轉，精度高，標記清晰。我公司可以根據客戶需求定做各種打標工裝：標牌工裝，旋轉工裝，臺鉗夾具，氣缸帶動工裝等。
應用范圍
| 序號 | 配件名稱 | 數量 |
| 1 | 直線導軌（臺灣上銀HWIN） | X2 |
| 2 | 美國MAC 電磁閥 | X1 |
| 3 | 和利時驅動器 | X2 |
| 4 | 四海電機 | X2 |
| 5 | 打標頭（北京珊達） | X1 |
| 6 | 控制器（北京珊達） | X1 |
| 7 | 19針連線 | X1 |
| 8 | 軟件光盤（北京珊達） | X1 |
| 9 | AirTac兩聯件 | X1 |
| 10 | 打標針 | X1 |
| 11 | 25針數據線 | X1 |
| 12 | 說明書（北京珊達） | X1 |
| 13 | 保修卡及合格證 | X1 |
| 14 | 電源線 | X1 |
| 15 | 伏龍同步帶 | X2 |
技術參數
| 打印速度 | 6-8個字符/秒（2號字符）或直線：80mm/秒 | 打印針沖擊頻率、硬度 | 300次/秒、硬度：HRC92 |
| 打印深度 | 0.012-0.3mm（視材質硬度而定） | 壓縮空氣 | 0.3-0.6Mpa |
| 打印工件硬度 | ＜HRC60 | 溫度 | 0℃~+55℃ |
| 最小字符 | 1mm | 濕度 | 相對濕度＜90% |
| 運動定位精度 | 0.04mm | 功耗 | ＜400W |
| 重復打印精度 | 0.04mm、可打印1mm字符 | 電源 | AC220V±10%50HZ |
| 打印范圍 | 平面：140X80mm 可定制滿足其它打印情況的打標機 | 整機重量 | ＜60kg |
