YLP-SD20L光纤激光打标机

光纤激光打标机的特点
1 使用寿命长光束质量高
光纤打标机的光纤激光器，性能优越排名靠前。
光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。单线条更细，特别适用于精细、精密打标。
2 节能
体积小，耗电量小，整机耗电不到500W；内置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安3 电光效率高
电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。
4 免维护功能
无需进行任何维护，使用寿命长，适用于恶劣环境工作。
5 加工速度快
6 应用领域大
光纤激光器均配了光隔离器，有效屏蔽反射光，完全可以在金、银、铜、铝、硅等高亮面高反射材料上进行操作，不需要偏离场镜正中心，大大拓宽了应用领域。
7 软件功能强大
打标软件功能强大，可兼容Coreldraw、AutoCAD等软件的文件；支持PLT、PCX、DXF、BMP等，可直接使用SHX、TTF字库；支持自动编码、打印序列号、批号、日期、条形码、二维码、自动跳号等，USB接口输出控制。
8 增益介质的表面积/体积比大
光纤激光器采用光纤做增益介质，具有很大的表面积/体积比，这使其具有非常好的散热性能，因此，即使高功率的光纤激光器，增益介质也不会受到热损害，一般无需对增益介质采取特别的散热措施，而其他种类的激光器，增益介质的散热问题是需要重点考虑的，因此，该特点是光纤激光器所具有的。

客户服务热线
400-650-2818

邮箱：shanda8888@126.com
传真：010-87701234

个性定制免费打样

产品细节图展示

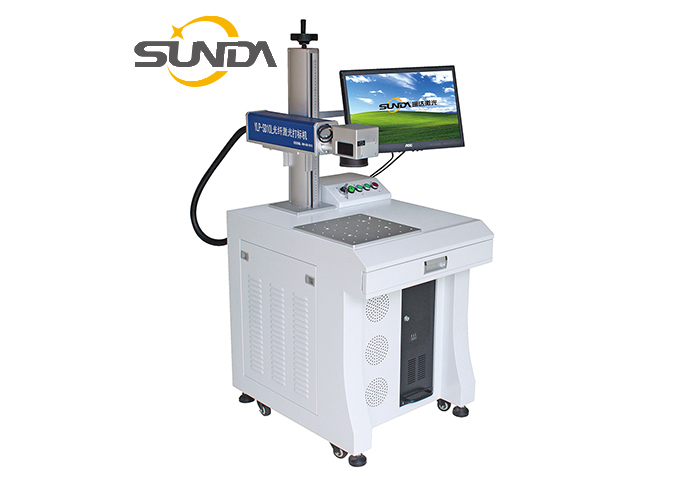

光纤激光打标机

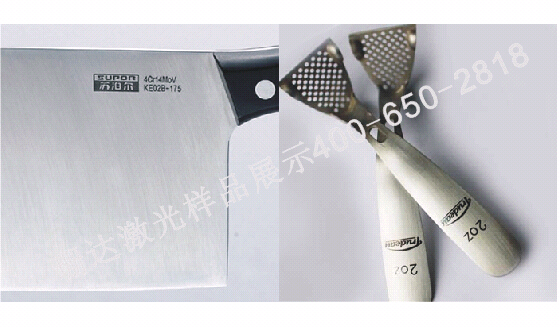

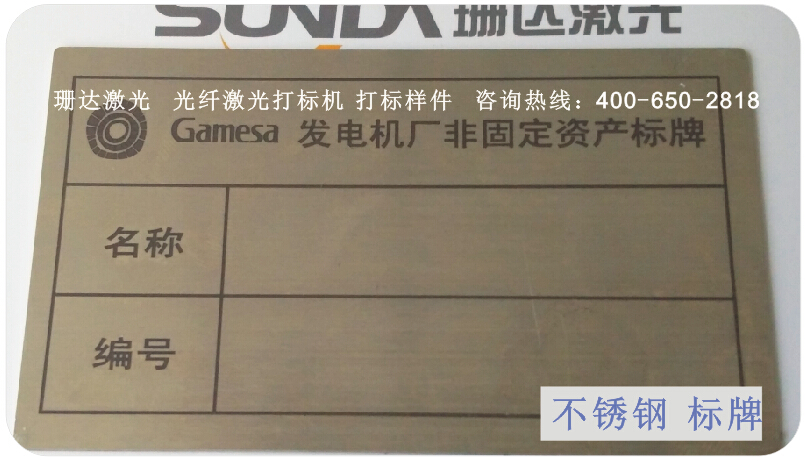

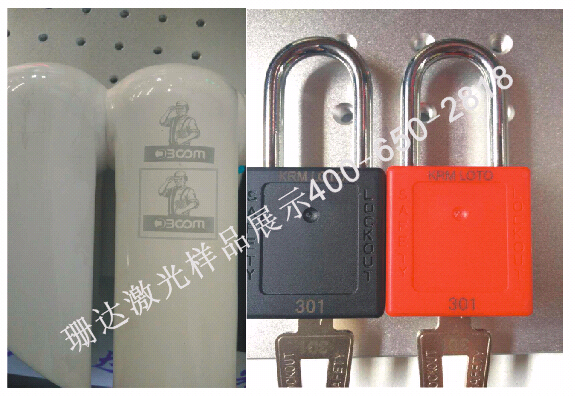

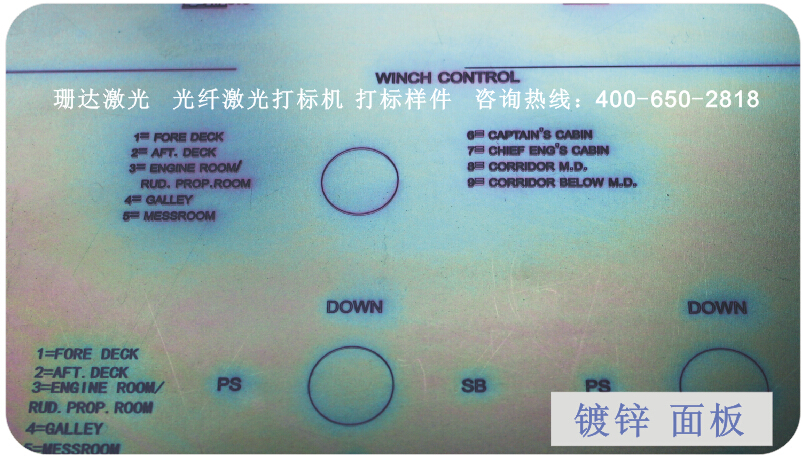

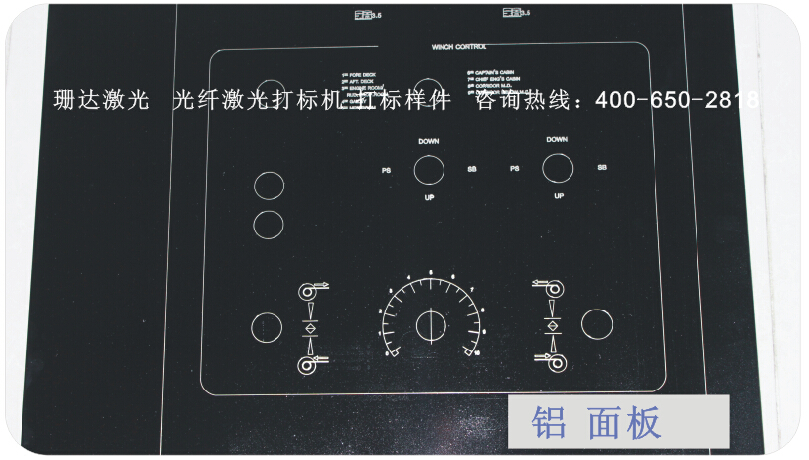

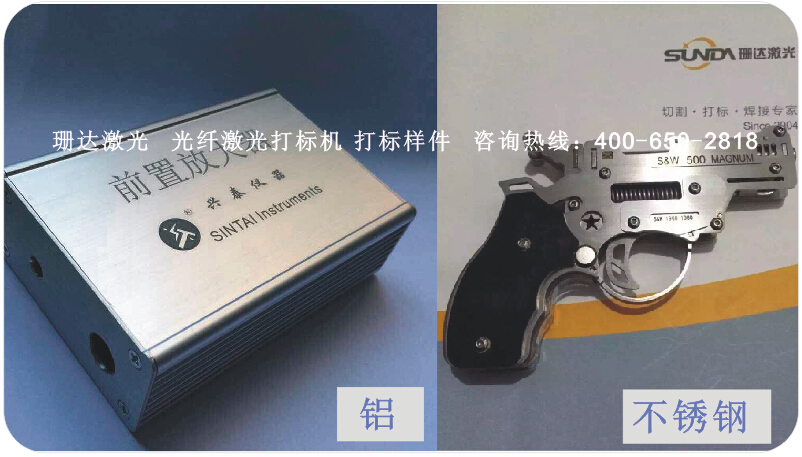

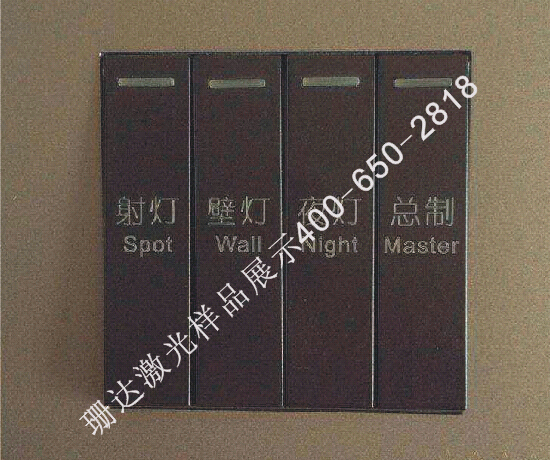

打标样品展示

产品介绍

◇光纤激光打标机简介：
激光打标机是采用光纤激光器输出激光，再经高扫描振镜系统实现在各种物质表面打印上的标记。光纤打标电光转换效率高达30%以上。
激光打标机的效应主要是：
1、通过激光光能对目标物质表层的蒸发而露出物质深层；
2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；
3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。
光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、机箱机柜、放工件的水平台等组成。
◇工作原理
利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。
光纤激光器采用掺稀土元素的光纤作为增益介质。由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的，在打标时可以标记出几种颜色（对应材质）。

应用范围

主控箱	1台	SD-ZK001	珊达激光
光纤激光器（包括激光电源，激光器，扩束镜）	1套	P0020I-脉冲激光器	锐科（可选配进口IPG）
高速振镜/标配振镜	1套	YAG-SL-10-D	进口电机
聚焦镜（场镜）	1个	F-110mm	RONAR-SMITH
电脑	1台	工控电脑	珊达激光
控制软件（正版）	1套	EZCAD	金橙子
控制板卡（正版）	1件	USB	金橙子

技术参数

光束质量 Beam quality	M2:1.5 (TEM00模)
平均输出功率 Average output power	20w , 30w , 50w （可选）
最大打标线速度 The maximum marking speed	12000mm/s
激光波长 Laser wavelength	1064nm
打标范围 Marking range	110mm×110mm（175 mm×175mm)
激光重复频率 Laser repetition rate	20KHz-80KHz
功率调整范围 Power adjustment range	5%-100%
最小字符 Minimum character	0.2mmX0.2mm
标刻深度 Marking depth	0.01-0.2mm（视材质而定） (depending on the material)
最小线宽 Minimum line width	0.016mm
整机耗电功率 Power consumption of the whole machine	≤500w
冷却系统 Cooling system	风冷 Air cooling
控制接口 control interface	USB
连续工作时间 Continuous working time	24h
设备工作环境 Equipment working environment	干净无灰尘或灰尘较少 Clean and free of dust or dust.
电源要求 Power requirements	AC220V/50HZ/2A
